Les fausses “équivalences” de focales plein format vs. APS

Résumé

Les facteurs de conversion de focales entre les formats 35 mm (plein format) et APS des capteurs numériques entraînent toutes sortes de confusion entre les équivalences optiques des différentes longueurs focales. Nous allons montrer ici quelles sont les limites de ces prétendues équivalences, sur le plan optique.

Méta-données

aurelien, A. (2018, 19 avril). Les fausses “équivalences” de focales plein format vs. APS [Article de blog]. Récupéré depuis : https://photo.aurelienpierre.com/les-fausses-equivalences-de-focales-plein-format-vs-aps/. Mis en ligne le 10 janvier 2015.

Mots-clés : , , ,

Sommaire

Article

Les réflexs numériques actuels se déclinent en 2 gammes de taille de capteur :

  • les plein format (full frame), 36x24mm, équipant les boîtiers semi-pro et pro
  • les APS (C ou H), 25x16mm, équipant les boîtiers plus modestes d’entrée et de milieu de gamme.

S’il est entendu que les capteurs les plus gros sont les meilleurs (plus sensibles à la lumière, à la couleur, et moins sujets au bruit chromatique ou de luminance), on entend souvent de grosses bêtises quant aux équivalence de focales sur les objectifs. Ainsi, en APS-C, il suffirait de multiplier la focale d’un objectif par 1,5 pour obtenir son “équivalent plein format”. Nous allons voir que ceci est partiellement vrai, donc partiellement faux.

1. L’angle de champ

Soit l’image ci-dessous, présentant un capteur de diagonale d, recevant l’image d’une scène contenue dans le grand cadre rectangle formée par une lentille.

Fig. 1 : Objet, dispositif optique, image formée et angle de champ du système optique

Tout ce qui se trouve à l’extérieur du grand cadre ne sera pas vu par le capteur car l’image sera formée à l’extérieur de ses limites. On mesure donc la largeur apparente du cadre non pas par une longueur (ce qui n’aurait pas de sens car il suffirait de reculer de 2 pas pour que cette longueur change) mais par l’angle alpha entre deux sommets opposés du cadre (qui lui, est une constante du système optique, dépendant uniquement de sa longueur focale). Ceci est l’angle de champ. Mathématiquement, cet angle est calculé par la formule suivante :

[latex s=1 bg=FCFCFC] \alpha=2\arctan\left(\dfrac{d}{2f}\right)[/latex]

Si maintenant, je considère un capteur 1,5 fois plus grand avec une longueur focale 1,5 fois plus grande, je multiplie en haut et en bas par 1,5 dans la fraction, ce qui se simplifie :

[latex s=1 bg=FCFCFC]2\arctan\left(\dfrac{1.5d}{2*1.5f}\right)=2\arctan\left(\dfrac{d}{2f}\right)=\alpha[/latex]

Donc oui, les mathématiques valident que l’angle de champ est similaire dans ce cas là. Concrètement, ceci signifie que si le photographe ne bouge pas, qu’il utilise un plein format avec un objectif de 50mm ou un APS-C avec un objectif de 35mm, son cadrage ne changera pas.

Alors, 50mm est équivalent à 35mm ?

2. La profondeur de champ

La profondeur de champ est aussi appelée zone de netteté : lorsqu’on la réduit, on produit le fameux bokeh (flou d’arrière plan) en ouvrant le diaphragme de l’objectif autant que possible.

Fig. 4 : À f/1.8, seules les branches à gauches sont nettes.

En effet, à diaphragme fortement ouvert, on sort des conditions de Gauss qui permettent de formuler l’hypothèse que tout point objet a pour image un autre point (et non une tâche floue). Comparons alors la profondeur de champ du D5300 (APS-C, 24 Mpx) avec un 35mm et celle du D610 (Plein format, 24 Mpx) avec un 50mm (captures écran de l’application HyperFocal Pro) :

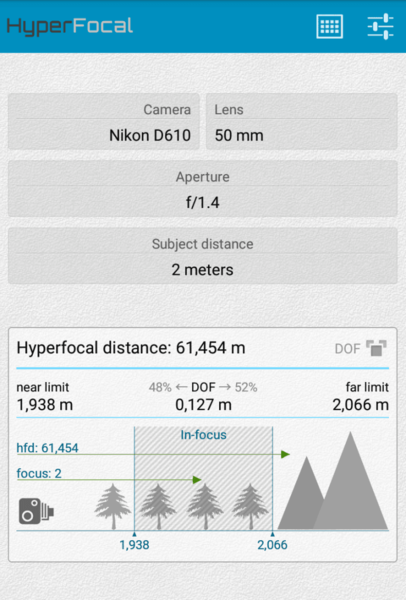

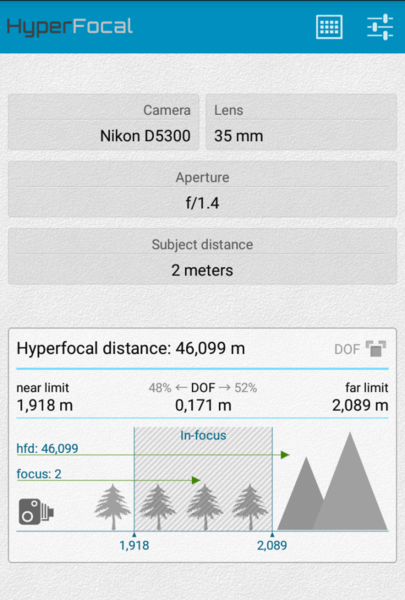

À angle de champ égal, avec une mise au point à 2 m, à f/1.4, en plein format la zone de netteté mesure 12,7 cm, contre 17,1 cm en APS-C. Il faudrait diaphragmer le plein format à f/2 pour obtenir environ la même profondeur de champ (0,18 cm). Le bokeh est donc plus marqué en plein format, la profondeur de champ est plus faible.

De plus, la distance hyperfocale est 15 m plus proche à 35 mm soit 15 m de profondeur de champ supplémentaire, à cadrage égal. Pour le paysage, à f/8, l’hyperfocale est de 8.2 m en APS à 35 mm contre 10.9 m en plein format à 50 mm, soit presque 3 m de profondeur de champ supplémentaire.

Le changement de focale n’influe pas seulement sur la longueur de la zone de netteté, mais également sur la texture du bokeh, comme le montre cette image tirée du site Hanging Pixels :

Comparaison 50mm/APS vs. 85mm/Plein format
Fig. 7 : Comparaison 50mm/APS vs. 85mm/Plein format

On voit que la combinaison 85mm/Full Frame offre un flou d’arrière plan beaucoup plus crémeux à cadrage et mise au point identiques que la combinaison 50mm/APS-H alors même que le diaphragme est plus ouvert sur l’APS. Si l’on suppose que l’image a été faite à une distance de mise au point de 3 m, la profondeur de champ du couple 85 mm/FF à f/1.8 est 12,4 cm, contre 17,9 cm pour le couple 50 mm/APS-H à f/1.4.

En effet, on sait de façon empirique que plus la focale de l’objectif est grande, plus le flou d’arrière plan est marqué. À cadrage similaire, on a donc intérêt à utiliser la plus longue focale disponible pour flouter l’arrière plan, en portrait par exemple (et la plus courte focale possible pour du paysage, au contraire). Donc, même si le cadrage reste identique, l’apparence générale de l’image n’est pas la même en raison d’une profondeur de champ différente, qui dépend de la longueur focale réelle de l’objectif. Un 35mm/APS n’est donc pas équivalent à un 50mm/FF.

3. La netteté de l’optique

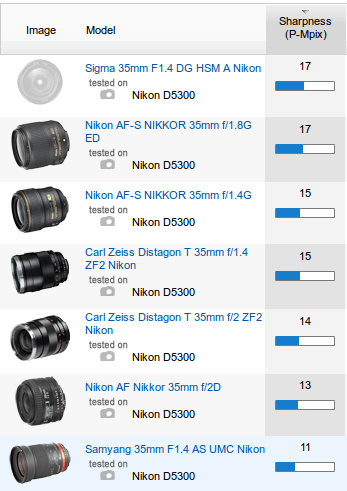

La netteté optique est la capacité à restituer des détails fins, sans confusion, et avec un fort contraste. La mesure de netteté est réalisée par les laboratoires DXO en en se basant notamment sur la mesure de la fonction de transfert de la modulation, sur des bandes de fréquence variables :

Fig. 7 : Mesure de MTF – © DXOMark.com

DXO ramène alors cette mesure à une résolution équivalente en P-Mipx (mégapixels perceptuels), qui permet de rendre compte de la netteté d’une combinaison optique/capteur, par une résolution perceptuelle en Mpx. La différence entre la résolution perceptuelle de la combinaison capteur/optique et la résolution réelle du capteur permet de quantifier la perte optique dûe aux défaut du système (détails en Anglais). Si l’on compare l’ensemble des objectifs de 35mm et de 50mm, sur le D610 (plein format de 24 Mpx) et sur le D5300 (APS-C de 24Mpx), on obtient ceci d’après DXOMark :

APS-CPlein format
Netteté perceptuelle moyenne
35mm14,6 P-Mpix17,3 P-Mpix
50mm14,3 P-Mpix15,8 P-Mpix



APS-CPlein format
Perte moyenne en résolution
35mm9,4 Mpix6,7 Mpix
50mm9,7 Mpix8,2 Mpix

On insiste ici sur le fait que les deux appareils ont la même résolution de capteur, sont fabriqués par la même marque au même moment, et ne sont donc différenciés (sur le plan optique) que par la taille de leur capteur.

À 35 mm, on obtient donc une moyenne de 17,3 P-Mpix pour le plein format, et de 14,6 P-Mpix pour l’APS-C. Le plein format subit donc une perte optique en netteté équivalente à 6,7 Mpx, contre presque 9,4 Mpx pour l’APS-C. Si l’on conserve des formules optiques permettant un cadrage équivalent (APS-C/35mm et Plein Format/50mm), on gagne en moyenne 1,2 P-Mpix de netteté sur le plein format.

Ceci pourrait être attribué aux espaces entre photosites du capteur, qui sont plus réduits, en proportion, sur des grands capteurs et qui posent donc moins de problèmes d’interpolation lors du dématriçage RAW, mais aussi simplement aux formules optiques des objectifs optimisées pour le 35 mm et dont la résolution optique est donc « diluée » en APS-C, puisque l’image qu’ils forment dépasse les dimensions du capteur. À l’inverse, des optiques spéciales APS permettent de concentrer la lumière sur la zone du capteur, et évitent ce phénomène de dilution.

Ceci signifie qu’une optique plein-format sera utilisée à son plein potentiel sur un capteur plein format, et que l’image sera plus nette à cadrage égal en plein format.

Conclusion

Si l’angle de champ, donc le cadrage, est équivalent entre le plein format et l’APS en multipliant la longueur focale de l’objectif par 1,5 (chez Nikon) ou 1,6 (chez Canon), les autres propriétés optiques dépendent de la longueur focale réelle utilisée, sans lien avec le facteur d’agrandissement du capteur, et changeront donc suivant la taille du capteur à cadrage similaire. Le plein format sera plus adapté aux faibles profondeurs de champ que le portrait requiert, tandis que les formats APS seront plus adaptés aux grandes profondeurs de champ recherchées en paysage (et ça tombe bien, car les boîtiers APS sont plus petits et plus faciles à transporter).

Cependant, le plein format sera plus net et permettra d’exploiter à fond les qualités des objectifs : les focales standards (50, 85 mm) délivrent tout leur potentiel de netteté et les grand-angles (20, 35 mm) sont alors de vrais grand-angles, sans avoir besoin de recourir à des focales exagérément courtes (8, 12 mm) pour APS qui déforment l’image jusqu’à la caricature (fisheye).

Le coefficient multiplicateur de l’APS permet certes de transformer une focale standard en petit télé-objectif à peu de frais, mais cela implique toujours une perte de netteté : tout se paie et n’est qu’affaire de compromis.

En général, plus le support photosensible est grand, plus l’image est claire, définie, et plus les dégradés sont progressifs et précis. Aucune surprise ici : plus la surface photosensible est large, plus elle est sensible… Les capteurs plein format offrent ainsi une montée en sensibilité (ISO) moins bruitée que les APS, une meilleure sensibilité à la couleur et une meilleure plage dynamique.

Les appareils plein format ont également un viseur plus large et plus lumineux, à considérer si vous utilisez des objectifs à mise au point manuelle ou que votre vue baisse. Cependant, un boîtier plein format (sans objectif et avec batterie) pèse 700 g à 1 kg contre 450 à 700 g pour un boîtier APS. Voir la comparaison D7200 vs D810 (boîtiers à châssis magnésium) et D5500 vs D750 (boîtiers à châssis monocoque en composite).

Lequel est le mieux ? Celui que vous pouvez vous payer… L’intérêt du format APS est son coût inférieur et sa portabilité. La différence de qualité d’image n’est pas si grande entre APS et plein format pour un tarif 2 à 3 fois plus élevé en plein format, le supplément de qualité n’est donc pas proportionnel au supplément de prix. Le compromis sur la qualité d’image est alors acceptable si la priorité est la portabilité de l’appareil (en vacances, en photo de rue, etc.). Cependant, la qualité des transitions tonales et la supplément de résolution optique permis par les capteur les plus larges sont des suppléments appréciables en photo d’art.
